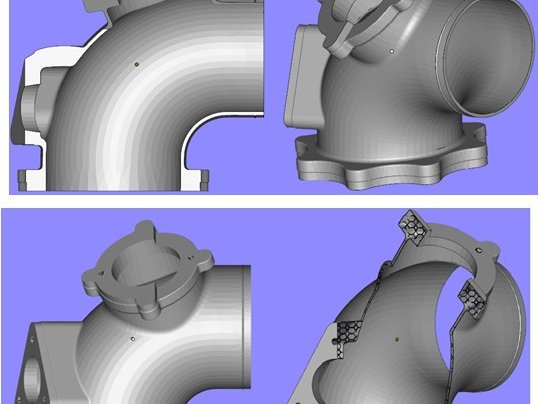

Модель с внутренней ячеистой cтруктурой
12 апреля отмечается Всемирный день авиации и космонавтики. Сегодня авиа- и ракетостроение продолжают активно развиваться. В частности, ученые Пермского Политеха с коллегами из Индии разработали уникальную технологию, которая повысит эффективность производства сложных металлических изделий для самолетов и ракет. На детали с высокой точностью размеров и качеством поверхности, полученные с помощью литья по выжигаемым моделям, сейчас высокий спрос. Разработка помогла увеличить точность и качество 3D-печати опытных изделий, что позволило на 34% повысить экономическую эффективность технологии.
Результаты работы ученые опубликовали в международном журнале 1-го квартиля Rapid Prototyping Journal. В исследовании также приняли участие исследователи из Инженерно-технологического института Тапара (Патиала, Индия) и Инженерно-технологического колледжа Беанта (Гурдаспур, Индия).
Процесс литья основан на создании модели изделия, которую покрывают керамической оболочковой формой. Затем модель сжигают в печи и в полую керамическую форму заливают расплавленный металл. Качество металлической детали будет зависеть от точности этой формы. Чтобы сохранить ее в целостности, необходимо разработать специальную структуру модели и режимы ее выжигания, считают ученые.
– Сейчас для производства выжигаемых и выплавляемых моделей опытных деталей используют пенополистирол или воск. Однако эти материалы дороги и не обеспечивают требуемую точность при изготовлении крупногабаритных и сложнопрофильных изделий. Мы предложили создавать модели из фотополимеров с регулируемой ячеистой структурой. Этот метод обеспечит высокую точность изготовления модели, ее прочность при нанесении формы и минимальное образование пепла при выжигании. Технология повысит качество получаемой отливки, что очень важно в таких наукоемких отраслях промышленности, как машиностроение, ракетостроение и авиация, – отмечает автор исследования, доцент кафедры «Инновационные технологии машиностроения» Пермского Политеха, кандидат технических наук Тимур Абляз.
Исследование различных типов внутренних ячеистых структур
Ученые выяснили, что наилучший способ достичь этой цели – использование аддитивных технологий. Фотополимерные модели деталей с регулируемой ячеистой структурой «выращивают» на 3D-принтере и выжигают при определенных температурных условиях. Для определения необходимых параметров 3D-печати исследователи разработали компьютерную модель в программе ANSYS. Они провели серию экспериментов, чтобы выявить закономерности изменения физико-механических свойств фотополимерного материала при нагреве. В результате ученые определили оптимальные температурные режимы выжигания моделей, которые обеспечат эффективный и стабильный процесс производства.
– Мы выяснили, что если выжигаемая модель будет заполнена фотополимером на 85%, то это сдержит максимальные напряжения в керамической оболочковой форме на уровне 6,5 МПа. Такие условия позволят уменьшить брак при удалении материала. Наличие ячеек снизит расход материала на производство модели и уменьшит количество пепла при ее выжигании. В результате этого производители смогут уменьшить количество дефектов и трещин в изделиях, – поясняет ученый.
Исследователи провели промышленные испытания разработки, которые позволили увеличить эффективность технологического процесса литья на 34%. По словам ученых, с помощью новой технологии можно будет снизить себестоимость изготовления деталей для самолетов и ракет. Разработка уже вызвала интерес со стороны промышленного производства.
Информация и фото предоставлены пресс-службой Пермского Политеха
