В ИЯФ СО РАН испытали радиационную стойкость композитов для космической техники

В ИЯФ СО РАН испытали радиационную стойкость композитов для космической техники
Физики доказали, что радиационная стойкость композитов в 4–5 раз выше, чем у эпоксидных смол традиционно используемых для изготовления электроизоляции электромагнитов ускорителей

Космическая и авиационная техника, оборудование атомных электростанций, равно как и большие физические установки, в частности ускорительные комплексы, работают в жестких условиях эксплуатации. Использование композитных материалов для изготовления несущих конструкций и оборудования позволяет существенно уменьшить их вес при сохранении требуемых прочностных свойств. Специалисты Института ядерной физики им. Г.И. Будкера СО РАН (ИЯФ СО РАН) провели сравнительные исследования радиационной стойкости широко используемой эпоксидной смолы и разработанных в ООО «Синтез-проект» (входит в группу компаний Научно-исследовательского института космических и авиационных материалов (НИИКАМ)) олигоциануратного (цианат-эфирного) связующего и композитных материалов на его основе. В результате исследований было показано, что радиационная стойкость олигоциануратного связующего в 4–5 раз выше, чем у эпоксидных смол традиционно используемых для изготовления электроизоляции фокусирующих, корректирующих и отклоняющих электромагнитов ускорителей и ускорительных комплексов, сообщает пресс-служба ИЯФ СО РАН.

Космические летательные аппараты работают в очень жестких условиях эксплуатации – высокий вакуум, радиационная нагрузка, широкий диапазон температур с резкими перепадами. Материалы, из которых они изготавливаются, должны быть очень прочными – чтобы выдержать перегрузки при старте. На сегодняшний день рекордсменом по удельной прочности и жесткости являются углепластики.
Углепластик состоит из двух материалов: армирующего углеродного волокна и полимерной матрицы (связующего). Прочностные характеристики материала на растяжение обеспечиваются в основном за счет углеволокна. За остальные механические параметры, такие как прочность на сжатие и сдвиг, в основном отвечает связующее. Именно поэтому качество связующего критически важно. В последние годы наилучшие параметры углепластиков обеспечивало цианат-эфирное связующее. Углепластики на основе этого полимера, производящегося в США и Англии, широко применяются в космической отрасли за рубежом, но в Россию сегодня не поставляются.

«Один из лучших на сегодняшний день вариантов связующего для композитных материалов – цианат-эфирные связующие, – комментирует директор «Синтез-проект», научный сотрудник НИИКАМ, кандидат химических наук Илья Вихров. – Этот уникальный класс полимеров обладает лучшими, чем у эпоксидной смолы, параметрами жесткости и трещиностойкости. «Синтез-проект» организовал разработку и выпуск собственного олигоциануратного связующего для композитных материалов космического назначения».
Поскольку долговечность работы космических летательных аппаратов на орбите в значительной степени определяется радиационной стойкостью их конструкционных материалов и оборудования, специалистам «Синтез-проект» нужно было определить максимальную дозу радиации, при которой цианат-эфирное связующее и композитные материалы на его основе будут сохранять свои свойства. Один из немногих в России научно-исследовательских институтов, способных провести подобные исследования и набрать сверхвысокую дозу радиации – ИЯФ СО РАН.
«На протяжении десятилетий для различных экспериментальных работ, в том числе для изучения новых радиационных процессов и разработки технологий, а также для исследований радиационной стойкости композитных материалов, в ИЯФ СО РАН используется ускоритель электронов ИЛУ-6, – рассказывает старший научный сотрудник ИЯФ СО РАН, кандидат технических наук Михаил Коробейников. – Мы провели испытания радиационной стойкости четырех типов образцов: собственно эпоксидного и цианат-эфирного связующих, стеклопластика и углепластика на основе цианат-эфирного связующего. Исследования проводились при дозах 10, 20, 50, 100, 200, 500 МГр. Набор дозы 500 МГр потребовал работы в течение месяца. Температура образцов в процессе обработки не превышала 55°С. Размеры всех образцов были 10*50*2 мм – стандартные для измерения механических параметров материалов».

Значения модуля упругости и предела прочности при статическом изгибе у образцов определялись по стандартным методикам после набора заданных доз.
Было установлено, что остаточная прочность эпоксидного связующего после набора дозы 50 МГр падает до 80% от первоначального значения, после чего начинает резко снижаться. Остаточная прочность олигоциануратного связующего, разработанного «Синтез-проект», существенно падает только после набора дозы 200 МГр – до 60%. Несмотря на потерю прочности собственно цианат-эфирного связующего при дозах свыше 200 МГр, механические параметры углепластика с этим связующим остаются неизменными вплоть до дозы 500 МГр, стеклопластик с тем же связующим после набора такой высокой дозы сохранил 70 % от исходной прочности.
Эта доза (500 МГр) на два порядка превышает дозу, набираемую космическими летательными аппаратами в реальных условиях. Для примера, работающий на геостационарной орбите аппарат в течение 15 лет набирает дозу порядка 3 МГр. Работа со сверхвысокими дозами интересна и важна для изучения поведения конструкционных материалов в условиях длительной работы при повышенном радиационном фоне, например, в ускорительных установках нового поколения. По словам Ильи Вихрова, результаты исследования показали, что композитные материалы на основе цианат-эфирного связующего, разработанного и выпускаемого в «Синтез-проект», соответствуют требованиям авиакосмической отрасли. Также эти композитные материалы могут найти применение в других областях, где оборудование подвергается большим радиационным нагрузкам, например, в атомной промышленности, в физике высоких энергий.
ИЯФ СО РАН и «Синтез-проект» планируют продолжить эти исследования. Одно из интересных направлений работ – изучение возможностей электронно-лучевой обработки для отверждения отечественного цианат-эфирного связующего. Это позволит повысить качество композитного материала и ускорить процесс превращения жидкого связующего и армирующего материала в единое целое. Эта задача актуальна для крупносерийного производства.

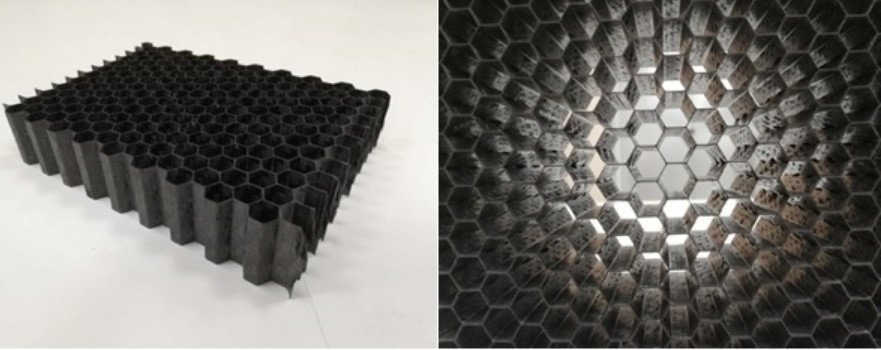

Иллюстрация: Цианат-эфирный углепластиковый сотовый заполнитель для сэндвич-панелей производства НИИКАМ. Фото предоставлено НИИКАМ

Источник: www.inp.nsk.su
